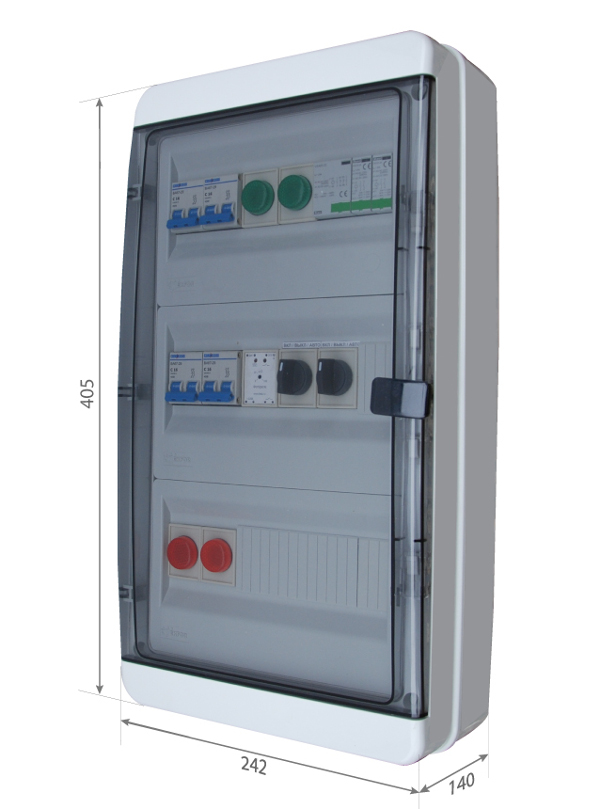

Блок Управления День-Ночь ДН-2 2х220-2х220 для управления заградительными огнями

Область применения блоков управления заградительными огнями ДН-2 2х220-2х220

Блок управления внешним освещением «День-ночь» по двум фидерам 2х220-2х220 предназначен для автоматического управления работой светового оборудования в зависимости от времени суток и естественного освещения. Блок управления «День-ночь» оснащен фотоэлектронным датчиком, который контролирует уровень естественного освещения, что позволяет в автоматическом режиме включать и выключать оборудование внешнего освещения. Порог включения и выключения светового оборудования можно регулировать, изменяя уровень срабатывания фотоэлектронного датчика регулятором, находящимся на лицевой панели блока управления внешним освещением «День-ночь». Блок управления имеет возможность работы в ручном режиме – позволяет включать и выключать режим постоянной работы светового оборудования. Устройство предназначено для стационарного использования в производственном, офисном или ином помещении.

Общие сведения о блоках управления ЗОМ ДН-2 2х220-2х220

Блок управления «День-ночь» включается в линию электропитания светового оборудования с напряжением 220 В. Питание блока производится непосредственно от управляемой системы. Блок управления ДН-2 2х220-2х220 рассчитан на нагрузку 16 А, т.е. к нему можно подключить около 30 ламп накаливания мощностью 100 Вт. Возможное количество подключения других источников освещения рассчитывается в зависимости от их потребляемой мощности. Климатическое исполнение блока управления внешним освещением «День-ночь» – УХЛ категории 4.2 по ГОСТ 15150-69. По способу защиты от поражения электрическим током блок управления относится к классу II по ГОСТ 12.2.007.0-75. Стойкость блока управления «Деньночь» к климатическим воздействиям определяется ГОСТ 15150-69 и ГОСТ 15543-70, в части воздействия механических нагрузок – М1 ГОСТ 17516-72. По способу защиты от попадания пыли и влаги блок управления относится к классу IP 65 по ГОСТ 14254.

Описание работы м схема подключения блоков управления заградительными огнями ДН-2 2х220-2х220

При монтаже блока управления ДН-2 2х220-2х220, фотоэлемент следует разместить так, чтобы он мог контролировать уровень естественного освещения без помех и ограничений.  Подключение электропитания к системе производится путем переключения автоматов в положение ON. Дальнейшее включение и выключение освещения может происходить в автоматическом или ручном режиме. В процессе эксплуатации автоматы находятся в включенном состоянии. При необходимости, их отключение производится специалистами для монтажа, устранения неполадок или иного вида технического обслуживания. Включение питания блока осуществляется переводом автоматов «Вход 1 220 В» и «Вход 2 220 В» в положение ON. При этом загораются индикаторы «Вход 1 220 В» и «Вход 1 220 В», которые сообщает о наличии в резервной цепи «фидер – блок управления» питания. Включение питания светового оборудования осуществляется переводом автоматов «Выход 1 220 В» и «Выход 2 220 В» в положение ON. При этом загораются индикаторы «Выход 1 220 В» и «Выход 2 220 В», которые сообщают о наличии в цепях «блок управления – световое оборудование» питания. Для работы блока управления «День-ночь» в автоматическом режиме включения и выключения светового оборудования в зависимости от естественного освещения, необходимо перевести переключатель на лицевой панели блока в положение «Автоматический режим». Управление световым оборудованием может осуществляться в ручном режиме. Для включения и постоянной работы светового оборудования без автоматического выключения, необходимо перевести переключатель на лицевой панели блока в положение «Ручной режим». Для отключения светового оборудования, необходимо перевести переключатель в положение «Отключено»

Технические характеристики ДН-2 2х220-2х220

Габаритные размеры:	290х140х540
Вес:	25,4 кг
Напряжение питания:	от 175 до 260 В, ~ 50 Гц
Выходное напряжение:	как входное или 24В/48В для ДН-3
Выходное ток:	16А
Степень защиты:	IP65
Класс защиты:	I
Диапазон рабочих температур:	от -40ºС до +40ºС

Линии светового оборудования управляются отдельными автоматами! Индикаторы на лицевой панели блока сообщают о наличии электропитания в цепи. Если какой-либо индикатор не горит при включенном автомате, то это свидетельствует о наличии разрывов или иных неполадок в линии питания
