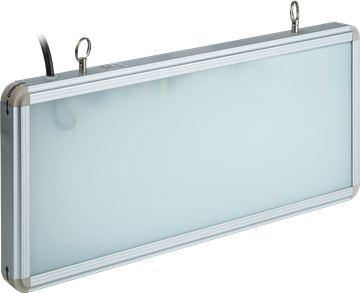

NEF-04 светодиодный эвакуационный светильник Navigator 61506 аккумуляторный IP20 без нанесения

Светодиодный аварийно-эвакуационный светильник NEF-04 обладает конструкцией, позволяющей устанавливать светильник накладным или подвесным способом монтажа, в зависимости от решаемых задач аварийно-сигнального обозначения путей эвакуации.

Монтаж аварийного светильника NEF-04

• При накладном способе монтажа подготовьте два отверстия по месту установки согласно расположению монтажных отверстий светильника. Установите саморезы в отверстия. Установите светильник NEF-04 на стену с помощью монтажных колец в верхней части светильника (Рис.1) или с помощью монтажных отверстий на задней стенке светильника. (Рис.2)*.
• Установка светильника в подвесном положении осуществляется с помощью монтажных колец, расположенных в верхней части корпуса светильника (Рис.3).
Подключите питание, согласно приведенной схеме подключения (Рис.4). Убедитесь в отсутствии напряжения в подключаемой сети электропитания. Подключите коричневый провод (L) к фазному, синий провод (N) к нейтральному, желто-зеленый (G) к заземляющему проводу сети. Подайте напряжение питания на светильник.

Внимание! Подключение заземляющего провода (G) обязательно. При подаче напряжения на светильник загорится зеленый индикатор «Сеть» и красный индикатор заряда аккумулятора «Заряд». Когда аккумулятор будет полностью заряжен, индикатор «Заряд» погаснет. Желтый свет индикатора «Ошибка» означает наличие неисправности светильника или неисправности в работе аккумулятора. Проверьте работоспособность светильника в аварийном режиме, он должен быть подключен в сеть электропитания на время не менее 3 минут. Зажмите кнопку «ТЕСТ», светильник переключится в режим работы
от аккумулятора и продолжит работать, при этом все индикаторы погаснут. Если при нажатии на кнопку «ТЕСТ» светильник гаснет, или загорается индикатор «Ошибка», это может свидетельствовать о его неисправности*.
Эксплуатировать неисправный светильник NEF-04 не рекомендуется.
Внимание! Рекомендуется не реже одного раза в месяц проверять работоспособность светильника нажатием кнопки «ТЕСТ».
